一、至德鋼業冷拔不銹鋼換熱管生產實況

二、至德鋼業不銹鋼換熱管水壓試驗實況

產品介紹：

   不銹鋼換熱管是換熱器的元件之一，置于筒體之內，用于兩介質之間熱量的交換。除光管外，換熱器還可采用各種各樣的強化傳熱管，如翅片管、螺紋管、螺旋槽管等。當管內直徑兩側給熱系數相差較大時，翅片管的翅片應布置在給熱系數低的一側。

尺寸規格：

  換熱管常用的尺寸（外徑×壁厚）主要為Φ19mm×2mm、Φ25mm×2.5mm和Φ38mm×2.5mm的無縫鋼管以及Φ25mm×2mm和Φ38mm×2.5mm的不銹鋼管。標準管長有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管徑，可使單位體積的傳熱面積增大、結構緊湊、金屬耗量減少、傳熱系數提高。據估算，將同直徑換熱器的換熱管由Φ25mm改為Φ19mm，其傳熱面積可增加40%左右，節約金屬20%以上。但小管徑流體阻力大，不便清洗，易結構堵塞。一般大直徑管子用于粘性大或污濁的流體，小直徑管子用于較清潔的流體。

U型中心距：

   如圖所示，換熱管在管板上的排列形式主要有正三角形、正方形和轉角正三角形、轉角正方形。正三角形排列形式可以在同樣的管板面積上排列最多的管數，故用得最為普遍，但管外不易清洗。為便于管外清洗，可以采用正方形或轉角正方形排列的管束。

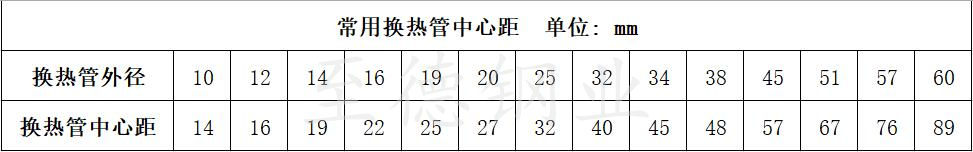

   不銹鋼換熱管中心距要保證管子與管板連接時，管橋（相鄰兩管間的凈空距離）有足夠的強度和寬度。管間需要清洗時還要留有進行清洗的通道。不銹鋼換熱管中心距宜不小于1.25倍的換熱管外徑，最常用的換熱管中心距間下表：
